تفاصيل المنتج
توفر خزانة 30U أكبر سعة لاختبار البطاريات الصناعية، حيث تدعم نطاقًا يتراوح بين 60 و150 فولت مع ما يصل إلى 48 قناة للاختبارات المتزامنة. صُممت لتطبيقات عالية الأداء، وتضمن دقة فائقة في الجهد والتيار، بدقة تصل إلى 0.05% من زمن الاستجابة. تتميز هذه الخزانة بزمن استجابة سريع للتيار يبلغ 10 مللي ثانية فقط. إنها الحل الأمثل لبيئات اختبار البطاريات واسعة النطاق، حيث تُعدّ الكفاءة والدقة وقابلية التوسع أمرًا بالغ الأهمية. يوفر طراز 30U موثوقية ممتازة لسيناريوهات الاختبار متعددة القنوات.
المعايير الفنية

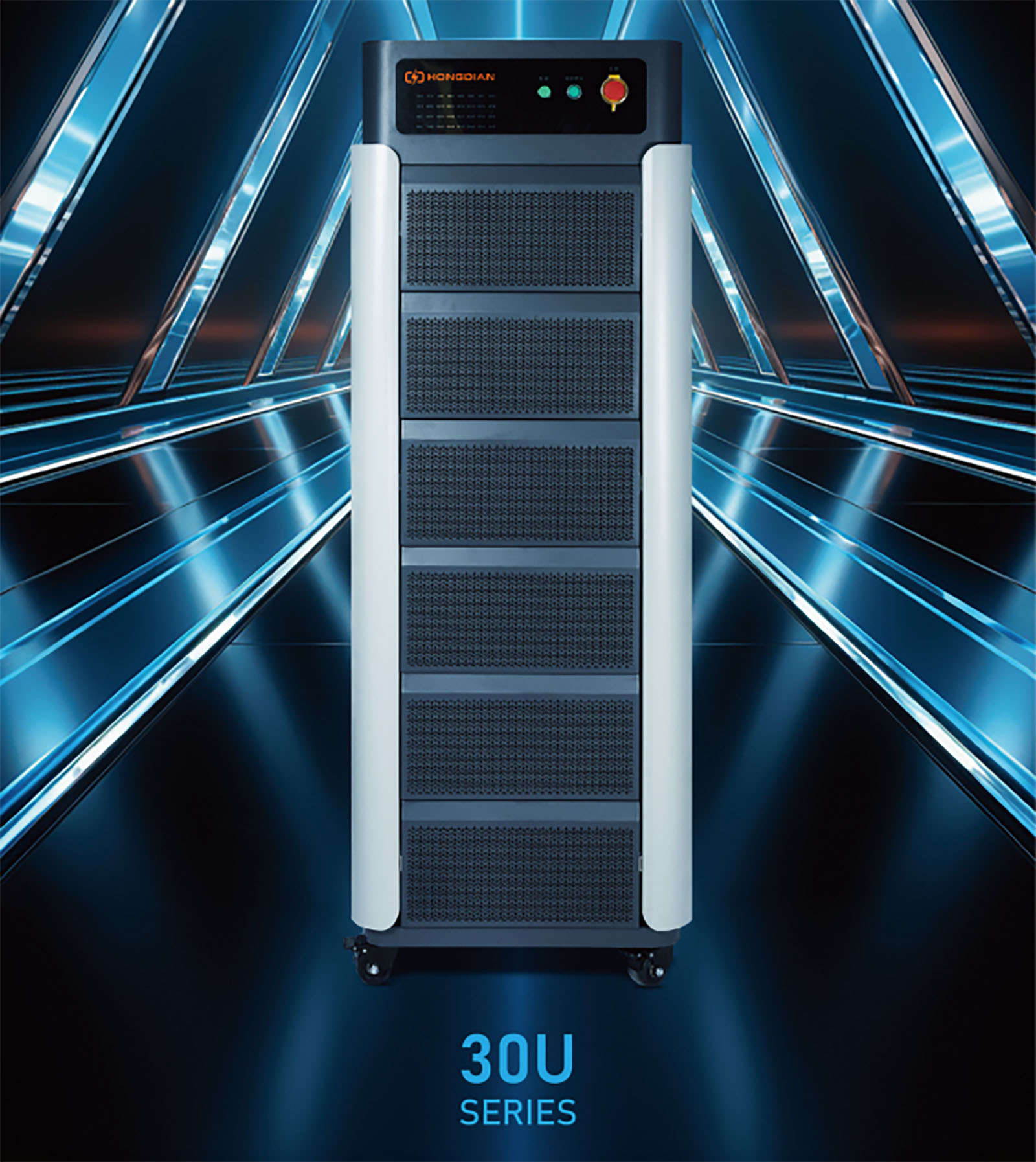

معلمات خزانة 30U
| الجهد االكهربى | نموذج | دقة الجهد والتيار | الحد الأدنى للشحن والتفريغ الحالي | الحد الأدنى لرحلة التفريغ | زمن تحويل الشحنة والتفريغ | أقصى قدر من كفاءة ردود الفعل | قوة | مقاس |
| سلسلة 60 فولت | HD-60V30A-32CH | 0.05%FS | 30 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 57.6 كيلو واط | العرض: 686 مم الارتفاع: 1960 مم العمق: 700 مم |
| HD-60V60A-16CH | 0.05%FS | 60 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 57.6 كيلو واط | ||
| HD-60V100A-08CH | 0.05%FS | 100 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 48 كيلو وات | ||
| HD-60V100A-12CH | 0.05%FS | 100 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 72KW | ||
| HD-60V120A-10CH | 0.05%FS | 120 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 72KW | ||
| HD-60V200A-06CH | 0.05%FS | 200 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 72KW | ||
| HD-60V240A-06CH | 0.05%FS | 240 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 86.4 كيلو وات | ||
| سلسلة 100 فولت | HD-100V30A-32CH | 0.05%FS | 30 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 96KW | |
| HD-100V50A-16CH | 0.05%FS | 50 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 80 كيلو واط | ||
| HD-100V50A-24CH | 0.05%FS | 50 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 120 كيلو وات | ||
| HD-100V60A-16CH | 0.05%FS | 60 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 96KW | ||
| HD-100V60A-24CH | 0.05%FS | 60 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 144 كيلو وات | ||
| HD-100V100A-08CH | 0.05%FS | 100 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 80 كيلو واط | ||
| HD-100V100A-12CH | 0.05%FS | 100 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 120 كيلو وات | ||
| HD-100V120A-08CH | 0.05%FS | 120 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 96KW | ||
| HD-100V200A-06CH | 0.05%FS | 200 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 120 كيلو وات | ||
| HD-100V240A-04CH | 0.05%FS | 240 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 96KW | ||
| سلسلة 120 فولت | HD-120V60A-16CH | 0.05%FS | 60 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 115.2 كيلو وات | |
| HD-120V100A-08CH | 0.05%FS | 100 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 96KW | ||
| HD-120V100A-10CH | 0.05%FS | 100 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 120 كيلو وات | ||
| HD-120V200A-04CH | 0.05%FS | 200 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 96KW | ||
| HD-120V240A-04CH | 0.05%FS | 240 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 115.2 كيلو وات | ||
| سلسلة 150 فولت | HD-150V50A-12CH | 0.05%FS | 60 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 90KW | |
| HD-150V100A-06CH | 0.05%FS | 100 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 90KW |
| معلمات إدخال التيار المتردد | |||
| مصدر طاقة الإدخال | تيار متردد 380 فولت ± 10% 50/60 ± 5 هرتز | معاوقة الإدخال | ≥1MΩ |
| عامل القدرة | ≥99% (الحمل الكامل) | كفاءة التغذية الراجعة (الحد الأقصى) | ≥90% (الحمل الكامل) |
| تي اتش دي اي | ≤5% (الحمل الكامل) | ||
| معلمات خرج التيار المستمر | |||
| دقة الجهد | ±0.05%FS | دقة التيار الكهربائي | ±0.05%FS |
| الجهد الدقة | 1 مللي فولت | القرار الحالي | 1 مللي أمبير |
| وقت الاستجابة الحالي | 10 مللي ثانية (10%FS ～ 90%FS) | نوع القناة المساعدة | المجلس الوطني الانتقالي |
| زمن تحويل الشحن والتفريغ | 20 مللي ثانية (-90%FS ～ 90%FS) | وضع التحكم في القناة | يمكن التحكم في جميع القنوات بشكل مستقل |
| خصائص دالة الخطوة | |||
| الحد الأدنى لوقت تسجيل البيانات | 10 مللي ثانية | رقم الدورة | 65535 |
| عدد خطوات العمل | عام 2000 | تعشيش الحلقة | 5 |
| دعم التجارب التجريبية | اختبار دورة حياة البطارية، اختبار سعة حزمة البطارية، اختبار خصائص شحن/تفريغ البطارية، اختبار احتفاظ حزمة البطارية بالشحن، اختبار كفاءة شحن وتفريغ حزمة البطارية، اختبار كفاءة شحن وتفريغ حزمة البطارية | ||
| وضع الشحن والتفريغ | ثابت، توقف مؤقت، شحن تيار مستمر CC، شحن جهد ثابت CV، شحن مقاومة ثابتة CR، شحن تيار مستمر وجهد ثابت CCCV، شحن طاقة ثابتة CP، تفريغ تيار مستمر DC، تفريغ طاقة ثابت DP، تفريغ مقاومة ثابتة DR، اختبار المقاومة الداخلية للتيار المستمر (DCIR) | ||
| حالة القطع | الجهد والتيار والسعة والطاقة والوقت والطاقة وعدد الدورات ومعلمات BMS والمعلمات المتقدمة المخصصة (تدعم منطقًا واحدًا أو أكثر أو مجموعة) | ||
| نوع إجراء التنفيذ | القفز، الإيقاف المؤقت، الحماية، التالي | ||
| استيراد ملف 485/DBC | يدعم تحرير الملفات وحفظها واستيرادها | ||
| اختبار المقاومة الداخلية للتيار المستمر (DCIR) | دعم خطوة عمل DCIR، وحسابات الأجهزة الحقيقية، ودعم الاختبارات الرسومية ثنائية النوع | ||
| وضع تصدير البيانات | التصدير بتنسيق Excel أو CSV | ||
| وظيفة الحماية | |||
| حماية جانب التيار المتردد | حماية شبكة الطاقة من الجهد الزائد/المنخفض، حماية الجهد، الحماية من زيادة التيار، الحماية من الجزر، حماية التردد الزائد والمنخفض، حماية الأجهزة من ارتفاع درجة الحرارة، حماية الكشف الذاتي، إلخ. | ||
| حماية جانب التيار المستمر | حماية من انخفاض الجهد، وحماية من ارتفاع درجة حرارة الأجهزة، وحماية من الاتصال العكسي لخط قناة البطارية | ||
| حماية شاملة لجانب البطارية | حماية الحد العلوي والسفلي لجهد البطارية الإجمالي، وحماية الحد العلوي والسفلي لجهد البطارية، وحماية الحد العلوي والسفلي لدرجة حرارة البطارية، وحماية الحد العلوي والسفلي لتيار شحن وتفريغ البطارية، وحماية الحد العلوي والسفلي لسعة البطارية، وحماية انقطاع اتصالات BMS، وحماية انقطاع الشبكة، إلخ. | ||
| حماية بيانات انقطاع التيار الكهربائي | بفضل وظيفة حماية إيقاف تشغيل الذاكرة، يمكنه تجنب فقدان البيانات الناتج عن إيقاف التشغيل بشكل فعال أو يمكنه الاستمرار في التشغيل عند نقطة توقف العملية دون تعديل العملية بعد المكالمة | ||
| فئة الحماية | IP20 | وضع التبريد | تبريد الهواء القسري |
| نطاق درجة حرارة التشغيل | 0 درجة مئوية - 45 درجة مئوية | ضوضاء | ≤80 ديسيبل |
وظائف الاختبار الرئيسية
اختبار دورة الحياة
اختبار القدرة
اختبار خصائص الشحن والتفريغ
اختبار المقاومة الداخلية للتيار المستمر
اختبار الشحن الزائد/التفريغ الزائد
اختبار الارتباط مع طرف ثالث
اختبار خصائص درجة الحرارة
اتصالات CAN/RS485
موقع استخدام العملاء
التفاعل بين الإنسان والحاسوب

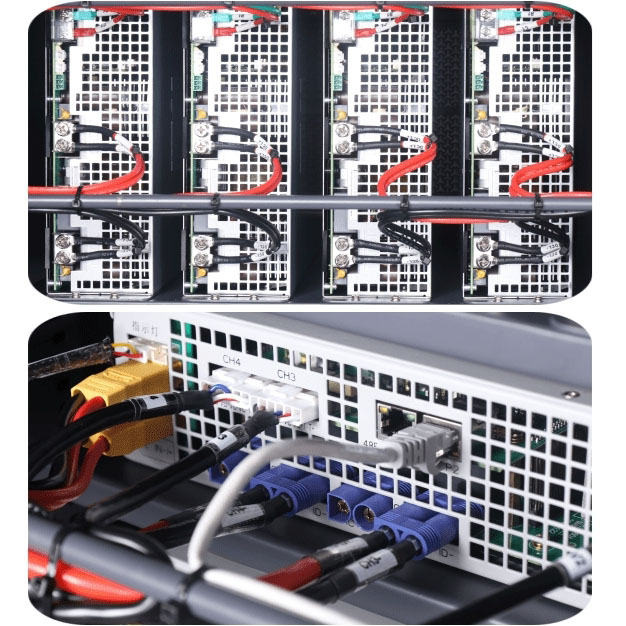

التحكم المستقل عن القناة
حول المنتج مزود بمعالج إشارات رقمية عالي الأداء، يتميز بقدرات حوسبة فاصلة عائمة قوية، وعمليات متعددة المهام في الوقت الفعلي، ويمكن التحكم في جميع القنوات بشكل مستقل. كما يدعم عمليات متعددة الأجهزة وتقنية مزامنة رئيسية وتابعة متوازية متعددة القنوات، مع خطأ في ساعة الرئيسي والتابع أقل من 1 مللي ثانية.
أداء عالي | دقة عالية | موثوقية عالية
حول المنتجتبلغ دقة الجهد والتيار في الموديلات التقليدية 0.05%، مما يدعم تصنيف التيار تلقائيًا والاستجابة الديناميكية لتبديل التيار عند أقل من 5 مللي ثانية. كما تمنع تقنية تحديد التيار موجة تلو الأخرى بفعالية التيار الزائد العرضي.
سهلة الصيانة
حول المنتجتحتوي الوحدة على مدخل هواء أمامي ومخرج هواء خلفي، وجميع الأسلاك موجودة في الجزء الخلفي. تصميمها جميل وسهل الصيانة، فكل قطعة مستقلة ويمكن صيانتها بشكل منفصل.
