نظام اختبار البطارية عالي الدقة لمراقبة الأداء المحسّن 30 فولت/60 فولت/100 فولت/120 فولت
تفاصيل المنتج

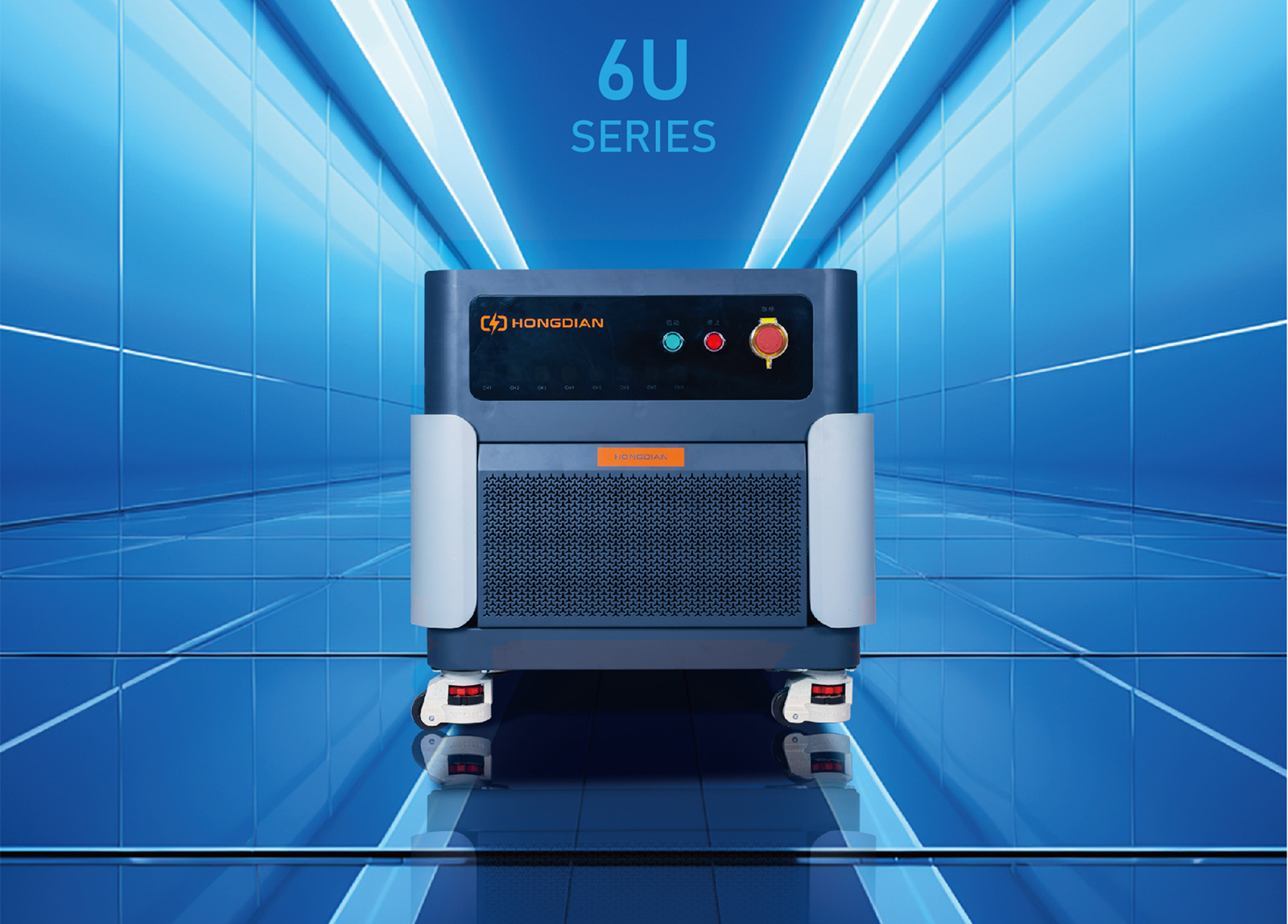

صُممت خزانة اختبار البطاريات 6U للتعامل مع سيناريوهات اختبار أكثر تطلبًا مع عدد أكبر من القنوات. يدعم هذا النظام اختبار جهد البطاريات بين 30 فولت/60 فولت/100 فولت/120 فولت، وهو مصمم لما يصل إلى 8 قنوات، مما يجعله مثاليًا لاحتياجات الاختبار واسعة النطاق. تضمن دقة الجهد والتيار البالغة 0.05% FS دقة نتائج الاختبار باستمرار. بفضل قدرتها على تفريغ البطاريات حتى 6 فولت وزمن استجابة سريع للتيار يبلغ 10 مللي ثانية، تقدم خزانة 6U هذه أداءً استثنائيًا لمجموعة واسعة من تطبيقات اختبار البطاريات، من البحث والتطوير إلى ضمان الجودة.
المعايير الفنية
معلمات خزانة 6U
| الجهد االكهربى | نموذج | الجهد االكهربى حاضِر دقة | الحد الأدنى الشحنة و تسريح حاضِر | الحد الأدنى لجهد التفريغ | تكلفة تسريح تحويل وقت | أقصى قدر من كفاءة ردود الفعل | قوة | مقاس |
| سلسلة 60 فولت | HD-60V30A-08CH | 0.05%FS | 30 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 14.4 كيلو واط | العرض: 686 مم ارتفاع: 735 ملم د: 700 مم |
| HD-60V50A-04CH | 0.05%FS | 50 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 12 كيلو واط | ||
| HD-60V60A-04CH | 0.05%FS | 60 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 14.4 كيلو واط | ||
| HD-60V100A-02CH | 0.05%FS | 100 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 12 كيلو واط | ||
| HD-60V120A-02CH | 0.05%FS | 120 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 14.4 كيلو واط | ||
| HD-60V200A-01CH | 0.05%FS | 200 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 12 كيلو واط | ||
| HD-60V240A-01CH | 0.05%FS | 240 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 14.4 كيلو واط | ||
| سلسلة 100 فولت | HD-100V30A-08CH | 0.05%FS | 30 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 24 كيلوواط | |
| HD-100V50A-04CH | 0.05%FS | 50 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 20 كيلوواط | ||
| HD-100V60A-04CH | 0.05%FS | 60 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 24 كيلوواط | ||
| HD-100V100A-02CH | 0.05%FS | 100 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 20 كيلوواط | ||
| HD-100V120A-02CH | 0.05%FS | 120 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 24 كيلوواط | ||
| HD-100V200A-01CH | 0.05%FS | 200 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 20 كيلوواط | ||
| HD-100V240A-02CH | 0.05%FS | 240 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 24 كيلوواط | ||
| سلسلة 120 فولت | HD-120V30A-08CH | 0.05%FS | 30 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 28.8 كيلو واط | |
| HD-120V50A-04CH | 0.05%FS | 50 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 24 كيلوواط | ||
| HD-120V60A-04CH | 0.05%FS | 60 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 28.8 كيلو واط | ||
| HD-120V100A-02CH | 0.05%FS | 100 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 24 كيلوواط | ||
| HD-120V120A-02CH | 0.05%FS | 120 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 28.8 كيلو واط | ||
| HD-120V200A-01CH | 0.05%FS | 200 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 24 كيلوواط | ||
| HD-120V240A-01CH | 0.05%FS | 240 مللي أمبير | 6 فولت | 20 مللي ثانية | 90% | 28.8 كيلو واط |
| معلمات إدخال التيار المتردد | |||
| مصدر طاقة الإدخال | تيار متردد 380 فولت ± 10% 50/60 ± 5 هرتز | معاوقة الإدخال | ≥1MΩ |
| عامل القدرة | ≥99% (الحمل الكامل) | كفاءة التغذية الراجعة (الحد الأقصى) | ≥90% (الحمل الكامل) |
| تي اتش دي اي | ≤5% (الحمل الكامل) | ||
| معلمات خرج التيار المستمر | |||
| دقة الجهد | ±0.05%FS | دقة التيار الكهربائي | ±0.05%FS |
| الجهد الدقة | 1 مللي فولت | القرار الحالي | 1 مللي أمبير |
| وقت الاستجابة الحالي | 10 مللي ثانية (10%FS ～ 90%FS) | نوع القناة المساعدة | المجلس الوطني الانتقالي |
| زمن تحويل الشحن والتفريغ | 20 مللي ثانية (-90%FS ～ 90%FS) | وضع التحكم في القناة | يمكن التحكم في جميع القنوات بشكل مستقل |
| خصائص دالة الخطوة | |||
| الحد الأدنى لوقت تسجيل البيانات | 10 مللي ثانية | رقم الدورة | 65535 |
| عدد خطوات العمل | عام 2000 | تعشيش الحلقة | 5 |
| دعم التجارب التجريبية | اختبار دورة حياة البطارية، اختبار سعة حزمة البطارية، اختبار خصائص شحن/تفريغ البطارية، اختبار احتفاظ حزمة البطارية بالشحن، اختبار كفاءة شحن وتفريغ حزمة البطارية، اختبار كفاءة شحن وتفريغ حزمة البطارية | ||
| وضع الشحن والتفريغ | ثابت، توقف مؤقت، شحن تيار مستمر CC، شحن جهد ثابت CV، شحن مقاومة ثابتة CR، شحن تيار مستمر وجهد ثابت CCCV، شحن طاقة ثابتة CP، تفريغ تيار مستمر DC، تفريغ طاقة ثابت DP، تفريغ مقاومة ثابتة DR، اختبار المقاومة الداخلية للتيار المستمر (DCIR) | ||
| حالة القطع | الجهد والتيار والسعة والطاقة والوقت والطاقة وعدد الدورات ومعلمات BMS والمعلمات المتقدمة المخصصة (تدعم منطقًا واحدًا أو أكثر أو مجموعة) | ||
| نوع إجراء التنفيذ | القفز، الإيقاف المؤقت، الحماية، التالي | ||
| استيراد ملف 485/DBC | يدعم تحرير الملفات وحفظها واستيرادها | ||
| اختبار المقاومة الداخلية للتيار المستمر (DCIR) | دعم خطوة عمل DCIR، وحسابات الأجهزة الحقيقية، ودعم الاختبارات الرسومية ثنائية النوع | ||
| وضع تصدير البيانات | التصدير بتنسيق Excel أو CSV | ||
| وظيفة الحماية | |||
| حماية جانب التيار المتردد | حماية شبكة الطاقة من الجهد الزائد/المنخفض، حماية الجهد، الحماية من زيادة التيار، الحماية من الجزر، حماية التردد الزائد والمنخفض، حماية الأجهزة من ارتفاع درجة الحرارة، حماية الكشف الذاتي، إلخ. | ||
| حماية جانب التيار المستمر | حماية من انخفاض الجهد، وحماية من ارتفاع درجة حرارة الأجهزة، وحماية من الاتصال العكسي لخط قناة البطارية | ||
| حماية شاملة لجانب البطارية | حماية الحد العلوي والسفلي لجهد البطارية الإجمالي، وحماية الحد العلوي والسفلي لجهد البطارية، وحماية الحد العلوي والسفلي لدرجة حرارة البطارية، وحماية الحد العلوي والسفلي لتيار شحن وتفريغ البطارية، وحماية الحد العلوي والسفلي لسعة البطارية، وحماية انقطاع اتصالات BMS، وحماية انقطاع الشبكة، إلخ. | ||
| حماية بيانات انقطاع التيار الكهربائي | بفضل وظيفة حماية إيقاف تشغيل الذاكرة، يمكنه تجنب فقدان البيانات الناتج عن إيقاف التشغيل بشكل فعال أو يمكنه الاستمرار في التشغيل عند نقطة توقف العملية دون تعديل العملية بعد المكالمة | ||
| فئة الحماية | IP20 | وضع التبريد | تبريد الهواء القسري |
| نطاق درجة حرارة التشغيل | 0 درجة مئوية - 45 درجة مئوية | ضوضاء | ≤80 ديسيبل |
مزايا الأداء
جهاز اختبار الوحدات، المُصمم خصيصًا لبطاريات الوحدات، يستخدم تقنية متقدمة تُدار بدوائر رقمية. يأتي الجهاز مزودًا بوظيفة شبكة التغذية، بكفاءة تغذية راجعة قصوى تبلغ 90% ومعامل قدرة دخل ≥ 99%، وTHDi ≤ 5%.
1. الحد الأقصى لكفاءة الشحن هو 92%، والحد الأقصى لكفاءة التفريغ هو 90%
2. مزود بواجهات اتصال CAN و485، ويمكنه تخصيص تحميل البروتوكول وتحميل بروتوكول DBC
3. دعم حكم الإشارة والعرض وتسجيل البيانات
٤. دقة الجهد ± ٠٫٠٥٪ من قيمة FS، دقة التيار ± ٠٫٠٥٪. دقة الجهد ١ ملي فولت، دقة التيار ١ مللي أمبير.
5. يأتي الجهاز مزودًا بحماية من الجهد الزائد للخرج، وحماية من التيار الزائد للخرج، وحماية من الجهد المنخفض، وحماية من الجهد الزائد للحافلة
6. عدد خطوات العمل على الكمبيوتر العلوي هو ≥ 2000، وعدد دورات خطوة العمل هو 65535، والحلقات المتداخلة هي ≤ 5
7. تتوفر شاشات متعددة لمنحنيات البيانات، مما يدعم العملاء في تكوين شاشات المنحنى حسب الرغبة
8. تموج الإخراج ≤ 1%
9. نطاق جهد الشحن: 0 فولت ~ 150 فولت، نطاق جهد التفريغ: 6 فولت ~ 150 فولت، نطاق تيار الشحن والتفريغ: 0 أمبير ~ 240 أمبير
10. تيار الشحن والتفريغ 10%~90% من الشحن الكامل، زمن الاستجابة 11. دعم التحكم المستقل بقناة واحدة
وظائف الاختبار الرئيسية
اختبار دورة الحياة
اختبار القدرة
اختبار خصائص الشحن والتفريغ
اختبار المقاومة الداخلية للتيار المستمر
اختبار الشحن الزائد/التفريغ الزائد
اختبار الارتباط مع طرف ثالث
اختبار خصائص درجة الحرارة
اتصالات CAN/RS485
موقع استخدام العملاء
مزايا الأداء
حماية مشبك التغذية الراجعة الموفرة للطاقة
حول المنتج1) يمكن تطوير التخصيص وفقًا للاحتياجات، وتوفير منتجات وحلول مخصصة، وتصحيح أخطاء اتصالات BMS مجانًا، والتكامل المجاني مع تطوير MES.
2) الابتكار المستمر وترقية المنتجات لضمان دقة البيانات وتوقيتها.
3) قدرة توريد قوية: توريد مستقر وسريع، مع وقت تسليم يصل إلى 7 أيام.
لوحة الطاقة
حول المنتج1) يتم استخدام IGBT المستورد.
2) يمكنه إطلاق تيار عالي على الفور.
3) يتمتع بأداء قوي في تبديد الحرارة.
4) مقبس الطاقة XT90.
لوحة DSP
حول المنتج1) تصميم الدائرة الرقمية الكاملة ثنائية النواة DSP TI 28377.
2) يمكن تنفيذ عمليات متعددة بالتوازي بسرعة عالية.
3) طلاء مقاوم للتآكل من الدرجة الثالثة، مطلي بالكامل بمادة لاصقة للمكونات القابلة للتوصيل.
4) دبوس توصيل مطلي بالذهب
